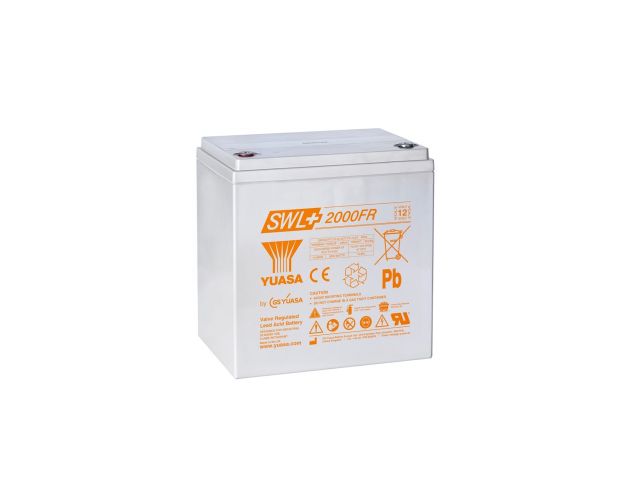

SWL+2000FR Yuasa Blei-Säure-Batterie (High-Drain für USV-Systeme) (Flammensicheres Gehäuse)
| Länge (mm) | 216 |
|---|---|
| Breite (mm) | 168 |
| Höhe (mm) | 223 |
| Gewicht (Kg) | 23,2 |
| Leistung (mAh) | 57600 |
| Spannung | 12 |
| Chemie | Pb |
| Terminal Type | M6 (F) |
| Terminal Orientation | 1 |
| Expected Lifetime | 12+ |
| Ventilation | VRLA |
| Maintenance free | Ja |
SWL+2000FR Yuasa Blei-Säure-Batterie (High-Drain speziell für USV-Systeme) (Flammensicheres Gehäuse)
Bei der SWL-Serie handelt es sich um ein verbessertes NPL-Design, das zu einer verbesserten Energiedichte und einer um bis zu 40 % höheren Entladekapazität geführt hat.
Alle anderen Attribute und Betriebseigenschaften bleiben gleich, so dass die Benutzer beider Produkte von einem gemeinsamen mechanischen und elektrischen Design profitieren.
Eigenschaften
Yuasa VRLA-Batterien können in allen Lagen verwendet werden, außer für den Dauerbetrieb in umgekehrter Lage.
Das Standard-Gehäusematerial ist flammhemmend gemäß. UL94 HB.
FR-Version Gehäusematerial ist flammhemmend nach UL94 V0. UL94 V0 (Sauerstoffindex 30).
SWL-Batterien werden in ISO9001-konformen Fabriken hergestellt.
FR-Versionen entsprechen BS6290 Teil 4 (1997).
SWL-Batterien erfüllen die Normen IEC 60896-21 und IEC 60896-22.
Spezifikationen
Nennspannung (V) 12
10 min Dauerleistung (typisch) bis 9,6 V bei 20 °C (W/Block) 2000
10 min konstante Leistung (typisch) bis 1,6 V/Zelle bei 20 °C (W/Zelle) ca. 333
20-Stunden-Kapazität bis 10,5 V bei 20 °C (Ah) 57,6
10-Stunden-Kapazität bis 10,8 V bei 20 °C (Ah) 55
Anschlussart
Gewindeklemme - (M = Außengewinde / F = Innengewinde) M6 (F)
Anzugsdrehmoment (Nm) 4,8
Betriebstemperaturbereich
Lagerung (voll geladen) -20°C bis +60°C
Laden -15°C bis +50°C
Entladung -20°C bis +60°C
Lagerung
Kapazitätsverlust pro Monat bei 20°C (ca. %) 3
Material des Gehäuses
ABS (UL94:V0) - flammhemmende FR-Version
Ladespannung
Erhaltungsladespannung bei 20°C (V/Block) 13,65 (±1%)
Erhaltungsladespannung bei 20°C (V/Zelle) 2,275 (±1%)
Temperaturkorrektur Float ab 20°C (mV/Zelle/°C) -3
Zyklische (Boost-)Ladespannung bei 20°C (V/Block) 14,5 (±3%)
Zyklische Ladespannung (Boost) bei 20°C (V/Zelle) 2,42 (±3%)
Temperaturkorrektur Boost von 20°C (mV/Zelle/°C) -4
Ladestrom
Erhaltungsladestrom Begrenzung nicht erforderlich
Cyclist (Boost) Ladestrombegrenzung (A) 19,5
Maximaler Entladestrom
1 Sekunde (A) 800
1 Minute (A) 500
Kurzschlussstrom und Innenwiderstand
Innenwiderstand gem. EN IEC 60896-21 (mΩ) ca. 6
Kurzschlussstrom gem. EN IEC 60896-21 (A) 1437
Impedanz
Gemessen bei 1 kHz (mΩ) ca. 6
Lebensdauer und Zulassungen
EUROBAT-Klassifizierung: Sehr lange Lebensdauer 12+ Jahre
Yuasa Lebensdauer bei 20°C (Jahre) 12+
